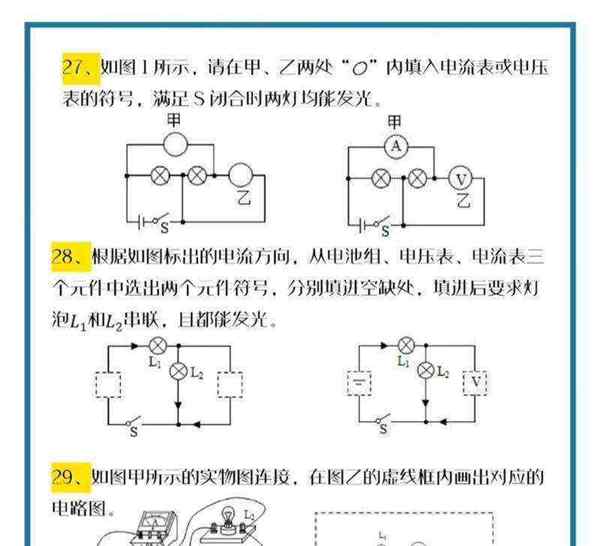

初中物理电路图经典例题讲解

1、在图中开关S闭合后，L2就跟一根纯导线并联见图中红线，所以它被短路，即电流不通过L2，电流从电源正极出发经L1，再经开关S回到电源负极答案是A单根导线与用电器并联就是短路图中开关与灯泡并联，开关闭合后相当于导线。

2、同理，电流从A经ab到E点也将降低一半，于是EF间电压相同，故EF内无电流通过，可忽略，得下面电路图设每根导线电阻为R，则总电阻为PS若E点改为在b#39a#39之间，则由上面分析知EF间电压不相等，其中F电压高于E因为AE间总电阻ra#39，故电流到E点时电压降低得多，这时电流将从F流向E。

3、初中物理电学必考难题归纳八道电路设计题解析 电路设计题是初中物理电学初中物理电路画图题及答案的核心考点，解题需掌握以下关键步骤用电器连接方式根据是否相互影响判断串联或并联可单独工作则为并联开关控制逻辑通过“和串联”与“或并联”关系确定开关位置逐步完善电路先画部分电路，再结合功能要求补充。

4、第五张归纳图并联电路中滑动变阻器的作用及其所引起的电路动态变化问题并联电路中的滑动变阻器问题相对简单，因为初中物理题中电路图用电器通常不超过两个，且并联电路中电压表的示数等于电源电压仅限两个用电器工作的情况，定值电阻支路的电学物理量如电流电压电阻等均不变并联电路中，只有。

5、当开关s1s2都闭合时，r1r2l并联，灯正常发光得 u=ul 当开关s1s2都断开时，r1r2l串联 u^2r1=16w ul’^2rlu^2rl=14 ul#39u^2=4 ul#39u=2 ul#39=05u u1+u2=uul#39=u05u=05u r1+r2=u1+u2i=05ui rl=ul#39i=05ui 所以 rl=r1+。

6、当双刀双掷开关接如图时，电流从左边进当如图时 电流从右边进想必楼楼知道，通过改变电流方向可以改变电动机转动方向，这貌似是今年物理竞赛的题啊 那个。

7、第一题，默认为最左边图，因为电阻和滑动变阻器并联，电阻和滑动变阻器都相当于独自接在电源上，所有滑动变阻器滑动，只会影响它自己所在支路的电流而不会影响电阻所在支路电阻两端的电压任为电源电压，自身电阻不变，所有电流表不变答案 不变 第二题 当S断开时，R1R2串联，电压表测R1电压，电压表两端直接通过导线接在R1。

8、由P=UuR，L1在甲图中功率=u1u1R1 L1在乙图中功率=uuR1 由题知两次功率分别为9w和25w 所以925=U1u1Uu，所以U1U=35，U1是甲电路中L1的电压，U是乙电路中L1的电压，在甲图中，电流相等 即u1R1==UR1+R2 35=R1R2 所以得到L1和L2的电阻比为。

9、分析同上题相似，电压表测bc两点时有电压，可知干路一定不断把电压表接在电路上后便可显示干路，故正确答案应为B由于此时电压表变成了事实上的串联，故而才有题中的“电压表的示数明显高于L2的额定电压”最后，安排了几道练习题供同学们思考1如图所示电路，闭合开并，两只灯泡都。

10、您好，很高兴为您解答，hua466您答疑解惑如果本题有什么不明白可以追问，如果满意记得采纳如果有其初中物理电路画图题及答案他问题请采纳本题后另发点击向初中物理电路画图题及答案我求助，答题不易，请谅解，谢谢祝学习进步如可以请点击 本页面的 “采纳为满意回答”电池。

11、1左图中，开关闭合时，a处测电笔发光，b处测电笔不发光因为b处的零线和地相通，对地没有电压注意左图开关控制零线，如果开关没有闭合，则测a和b处，氖管都亮2右图中测abc，氖管都发光，同样d处跟大地没有电压，测d处，氖管不亮1。

12、5欧 ，此时R2=RR1=35欧，这是滑动变阻器的最小阻值随滑动变阻器阻值的增大，总电流变小，R1两端的电压变小，R2也就是电压表的示数变大，电压表最大示数为3V，此时R1两端电压为15V，电流为15v4欧=0375A，R2此时等于3V0375A=8欧 所以电阻范围358Ω ，答案A 先。

13、这题对于初中同学来讲确实有点难了，我是用高中模拟电路做的，可能你会看不大懂，不过我可以解释给你听电铃用R表示彩灯用L表示，开关用K表示，电源为U开关K有两种状态，分别是常开常闭当常开开关K1闭合后，常闭K1断开K2，K3及K4亦同只要四组种有一组抢答到，其他三组再抢答的话，其。

14、闭合开关通过观察二极管是否发光，根据二极管的正负极判断电池的正负极图37 图382如下表选用器材 检测电路图 现象及结论导线L2亮L1坏，否则L2坏电流表有读数L1已坏，无读数L2坏发光二极管二极管发光L1坏，不发光L2坏3连接图如图39所示图394如图40所示图40单元测试题一填空题每空1分。
